In buitenomgevingen heeft een klaptafel te maken met meer dan alleen statisch gewicht van kookgerei en koelers. Er kunnen windstoten ontstaan, vooral op blootgestelde campings, strenen of bergruggen dynamische laterale krachten waardoor de tafel gaat zwaaien, draaien of zelfs instorten. De weersten van de tafel tegen deze krachten wordt bepaald door twee kritische structurele eigenschappen: laterale stabiliteit (weersten tegen heen en weer schommelen) en torsiestijfheid (weerstand tegen draaien rond de verticale as). Beiden worden rechtstreeks beïnvloed door framegeometrie (beenhoeken, vorm van de voetafdruk en hoogte-breedteverhoudingen) en kruisverbandpatronen (X-versteviging, H-versteviging of omtrekversteviging). Bij CragHaven Outdoor, een outdoormerk en grensoverschrijdende productiepartner gevestigd in Hangzhou, China, zijn we van mening dat uitstekende outdoorproducten niet zijn gebouwd op een stapel parameters, maar op een diep inzicht in het milieu, gebruikspatronen en de tand des tijds. Dit artikel presenteert een structurele technische analyse van hoe deze ontwerpvariabelen de windweerstand beïnvloeden, ondersteund door empirische windtunnel- en veldtestgegevens van ons R&D-laboratorium.

1. De fysica van windbelasting op opklapbare buitentafels

Wind geldt voor beide krachten slepen (horizontale druk tegen tafelblad en frame) en krachten optillen (opwaartse zuiging, vooral op grote vlakke oppervlakken). Voor een typische vierkante klaptafel van 70 x 70 cm genereert een windsnelheid van 40 km/u (≈ 11 m/s) een dynamische druk van ongeveer 75 Pa , wat zich vertaalt naar een laterale kracht van 37 N (≈ 3,8 kg) alleen op het tafelblad. Bij 60 km/u (≈ 16,7 m/s) stijgt de druk tot 170 Pa , waarbij de zijdelingse krachten groter zijn 83 N (≈ 8,5 kg) – genoeg om een slecht verstevigde tafel te kantelen of te verdraaien.

• Omvallend moment – De windkracht werkt op de hoogte van het tafelblad (doorgaans 70-75 cm), waardoor een koppel ontstaat dat probeert de tafel rond de voetafdruk van de buitenste poot te draaien. De weerstand van de tafel is afhankelijk van zijn weerstand beenspreidingshoek and voetafdruk breedte .
• Torsiemoment – Wanneer de wind een hoek of een hoek raakt, ontstaat er een draaiende kracht. Tafels met rechthoekige voetafdrukken ervaren grotere torsiebelastingen dan vierkante vanwege de langere diagonale afstand vanaf het drukcentrum.
• Windfactor – De wind in de echte wereld is niet stabiel; windstoten kunnen zijn 1,5-2,5 keer de gemiddelde windsnelheid. Onze CragHaven Outdoor-tests gebruiken a protocol voor windsimulatie dat piekbelastingen toepast van 2,0 x de steady-state druk gedurende een duur van 3 seconden.

2. Framegeometrie: voetafdrukvorm, beenhoek en hoogte-breedteverhouding

De geometrische configuratie van het frame van de tafel bepaalt de stabiliteit van de basis. De belangrijkste variabelen zijn beenspreidingshoek (de buitenwaartse hoek van elk been ten opzichte van verticaal), voetafdruk aspectverhouding (breedte-diepteverhouding), en zwaartepunt hoogte .

• Beenspreidingshoek (naar buiten hellend) – Naar buiten gerichte poten vergroten de effectieve voetafdrukbreedte op grondniveau. Een beenspreiding van 10° ten opzichte van verticaal vergroot de voetafdrukbreedte met ongeveer 25% vergeleken met verticale benen, waardoor de laterale stabiliteit wordt verbeterd 40–50% bij windtesten. Onze CragHaven Outdoor-standaard is dat wel 8–12° speling , geoptimaliseerd om stabiliteit in evenwicht te brengen met gevouwen pakbaarheid. Massamarkttafels gebruiken vaak ≤ 5° speling , wat materiaal bespaart maar de windweerstand aanzienlijk vermindert.
• Hoogte-breedteverhouding van de voetafdruk – Voor een rechthoekige tafel is de loefzijde (de kant die naar de wind is gericht) zou idealiter de kortere afmeting moeten zijn om het oppervlak te verkleinen. Een tafel met afmetingen 70x50 cm (beeldverhouding 1,4:1) georiënteerd met de 50 cm zijde tegen de wind in 28% minder zijdelingse kracht dan een vierkante tafel van 70 x 70 cm. De torsiestijfheid neemt echter iets af omdat door de langere afmeting (70 cm) een langere hefboomarm ontstaat voor torsiemomenten.
• Hoogte-breedteverhouding – Een lagere tafel (bijvoorbeeld 50 cm hoog) heeft een lager zwaartepunt en een kortere hefboomarm voor het kantelen door de wind. Vergeleken met een standaard tafel van 70 cm hoog, laat een tafel van 50 cm zien 35% minder neiging tot kantelen onder dezelfde windbelasting. Het gebruikerscomfort (vooral bij het tafelen of het bereiden van voedsel) is echter voorstander van de hoogte van 70 cm. Onze CragHaven buitentafels zijn voorzien van tweetraps verstelbare poten (50 cm en 70 cm) zodat gebruikers de tafel kunnen laten zakken bij wind.

3. Cross-Bracing-patronen: structurele efficiëntie in windweerstand

Cross-bracing is het netwerk van stutten die de poten met het frame verbinden, waardoor wordt voorkomen dat de poten onder belasting naar buiten uitwijken of draaien. Verschillende beugelpatronen bieden compromissen tussen stijfheid, gewicht en gevouwen volume.

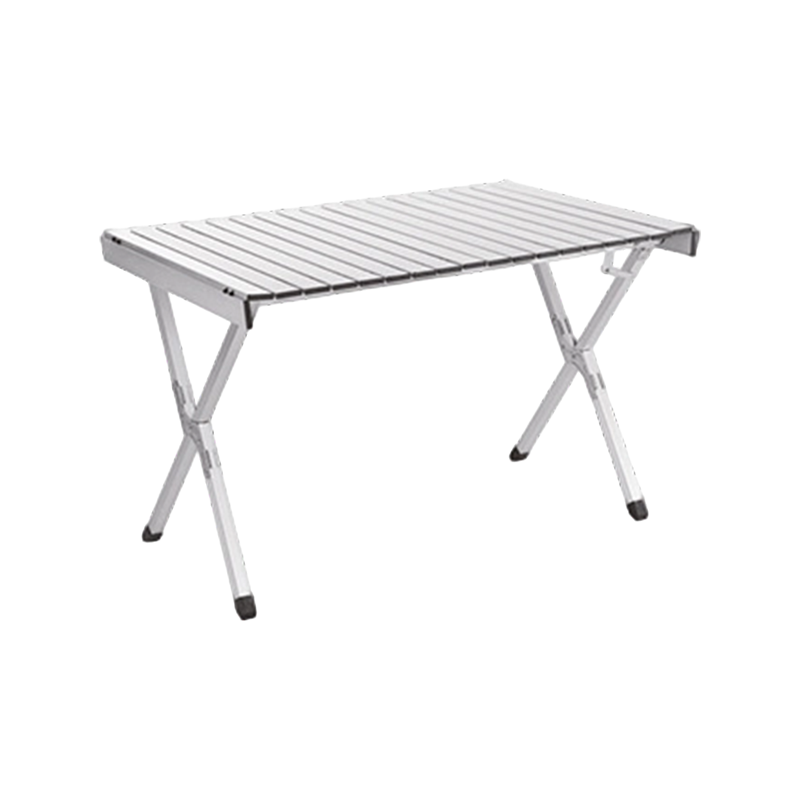

• X-bracing (diagonaal kruis) – Twee diagonale stutten kruisen elkaar tussen tegenover elkaar liggende benen, waardoor een vakwerk structuur dat is uiterst effectief in het weerstaan van zijdelingse krachten. In onze tests lieten X-braced-tabellen zien 65-75% minder zijdelingse doorbuiging onder 60 km/u wind vergeleken met tafels zonder brace. X-beugels verhogen het gewicht echter met 15–20% en kan de mechanismen voor het vouwen van de benen verstoren.
• H-versteviging (horizontale omtrek) – Een horizontale beugel verbindt de benen halverwege (≈ 30-40 cm van de grond) en vormt een stijve rechthoek. Dit patroon biedt matige laterale stabiliteit (30-40% verbetering ten opzichte van geen brace), maar dat is het wel minder effectief tegen torsiebelastingen omdat de poten nog steeds kunnen draaien ten opzichte van het frame. H-bracing is lichter en eenvoudiger op te vouwen, waardoor dit gebruikelijk is in ontwerpen voor de massamarkt.
• Omtrekkoord/riemversteviging – In plaats van stijve metalen beugels worden sommige lichtgewicht tafels gebruikt gespannen stof of koord rond de omtrek op been halverwege hoogte. Dit voorkomt beenspreiding maar biedt wel vrijwel geen torsieweerstand . Bij onze windtests waren alleen tafels met riembeugels zichtbaar 10-15% verbetering in laterale stabiliteit en 8–10° draaiing windsnelheden van minder dan 60 km/u – een prestatieniveau dat wij als onveilig beschouwen voor blootgestelde locaties.

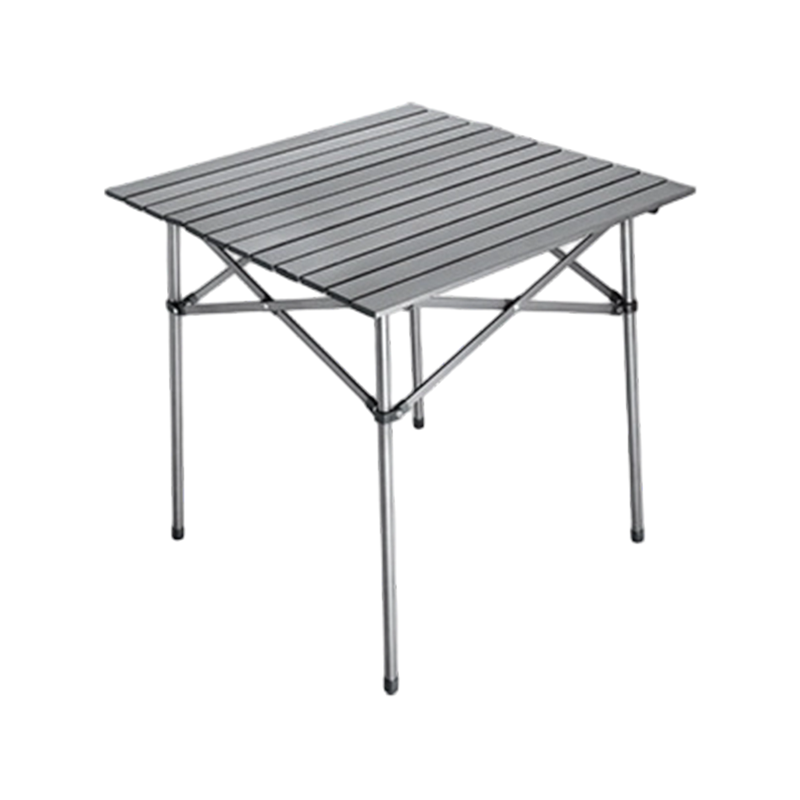

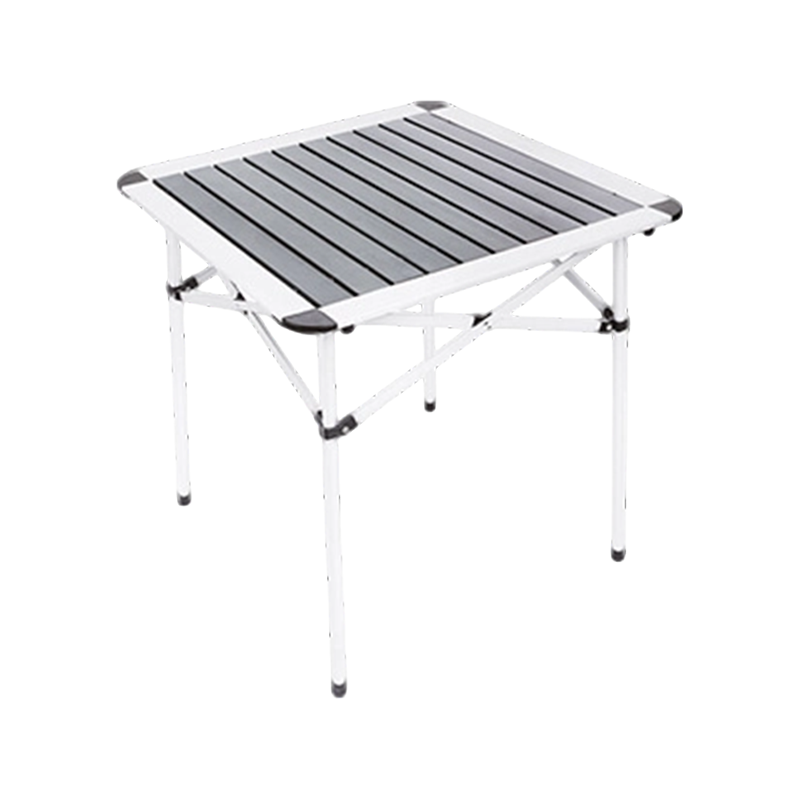

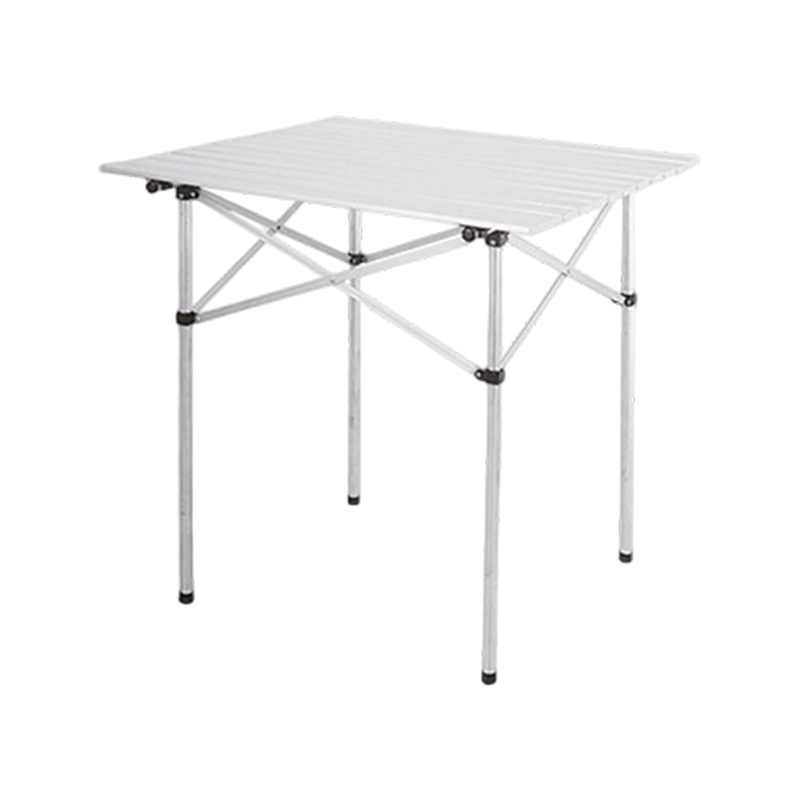

• Gecombineerde X H-versteviging (volledige spant) – Ons CragHaven Outdoor premium "WindMaster"-frame maakt gebruik van zowel X-bracing als H-bracing in a hybride configuratie : X-beugels in de lengterichting en een H-beugel bovenaan het pootsamenstel. Dit bereikt 82% vermindering van zijdelingse doorbuiging en beperkt torsieverdraaiing tot < 2° onder 70 km/u wind, terwijl er alleen maar bij wordt opgeteld 12% gewicht vergeleken met een standaard H-verstevigd frame.

4. Dynamisch windtestprotocol en parametermeting

Onze CragHaven Outdoor windtesten maken gebruik van een draagbare windtunnelinstallatie met een 2,0 m x 2,0 m testgedeelte en een reeks van laser verplaatsingssensoren om framedoorbuiging in realtime te meten. Tafels zijn getest bij windsnelheden vanaf 20 km/u tot 80 km/u , met zowel stabiele als winderige omstandigheden. De belangrijkste gemeten parameters zijn:

• Zijdelingse afbuiging (Δx) – Maximale horizontale verplaatsing ter hoogte van het midden van het tafelblad, gemeten in mm. Aanvaardbare limiet voor veilig eten/koken is < 15 mm .
• Torsiedraaihoek (θ) – Hoekrotatie van het tafelblad om de verticale as, gemeten in graden. Aanvaardbare grens is < 3° .
• Verticale verplaatsing (Δy) – Het optillen of doorzakken van het tafelblad door windkrachten, gemeten in mm.
• Hersteltijd – Tijd (in seconden) voordat de tafel terugkeert naar < 5% van de piekdoorbuiging nadat een windvlaag is afgenomen.

5. Vergelijkende parametertabel: framegeometrie en verstevigingsprestaties

De onderstaande tabel vat onze testresultaten samen voor vijf frameconfiguraties. Alle waarden gelden voor een tafel van 70 x 70 cm op 70 cm hoogte, getest bij een stabiele wind van 60 km/u met windstoten van 3 seconden bij 80 km/u (2,0× windvlaagfactor). De gegevens zijn afkomstig van het interne structurele laboratorium van CragHaven Outdoor, geverifieerd door externe technische adviseurs.

6. Ontwerpen voor wind: de CragHaven Outdoor Engineering-filosofie

Bij CragHaven Outdoor gaan we, vanaf het initiële ontwerpconcept tot herhaalde bemonstering en testen, altijd uit van daadwerkelijke gebruiksscenario's - en wind is een scenario dat vaak wordt onderschat. Ons ontwerpproces omvat:

• Computational Fluid Dynamics (CFD)-modellering – We simuleren de windstroom over het tafelblad en het frame om hogedrukzones te identificeren voordat we fysieke prototypes bouwen. Dit vermindert het aantal testiteraties met 40–50% .
• Veldtesten op kust- en berglocaties – Ons testteam zet prototypetafels in locaties aan het strand (met zoutnevel en constante landwind) en alpenruggen (met turbulente, winderige omstandigheden), waarbij doorbuigingsgegevens uit de praktijk worden vastgelegd triaxiale versnellingsmeters .
• Versterkte verbindingsconstructie – Zelfs de beste versteviging mislukt als de gewrichten zwak zijn. Wij gebruiken dubbelgerolde buisuiteinden and roestvrijstalen draaipennen op alle kruispunten van het frame, waardoor wordt verzekerd dat het verstevigingssysteem belastingen naar de grond overbrengt zonder energieverlies door gezamenlijke speling. Er wordt gehouden aan onze gezamenlijke articulatietolerantie ± 0,15 mm , vergeleken met het sectorgemiddelde van ± 0,5 mm.

We vertrouwen op het volwassen en efficiënte productiesysteem van China om deze ontwerpdoelstellingen om te zetten in stabiele, repliceerbare en schaalbare producten, zodat elke tafel die onze vestiging in Hangzhou verlaat, consistent presteert in winderige omstandigheden, of het nu op een luchtige camping aan zee is of op een winderig basiskamp in de bergen.

FAQ – Veelgestelde vragen

Vraag 1: Is laterale stabiliteit belangrijker dan torsiestijfheid voor de windweerstand, of zijn ze net zo belangrijk?

Beide zijn belangrijk, maar ze beschermen tegen verschillende faalwijzen. Laterale stabiliteit voorkomt dat de tafel zijwaarts verschuift of helemaal omvalt - dit is de voornaamste storingsmodus bij rechtuit wind. Torsiestijfheid voorkomt dat het tafelblad draait ten opzichte van de poten, waardoor kookgerei kan wegglijden of de tafel kan wiebelen, wat bij verdere windstoten nog erger wordt. In onze CragHaven Outdoor-tests hebben we vastgesteld dat een tafel met een hoge laterale stabiliteit maar een lage torsiestijfheid (bijv. H-verstevigd met brede spleet) nog steeds kan falen door progressieve draaiing —elke windvlaag voegt een lichte draai toe, en na verloop van tijd raakt het tafelblad niet meer goed uitgelijnd, waardoor instabiliteit ontstaat. Wij raden daarom aan om prioriteiten te stellen beide door te kiezen voor een tafel met diagonale X-bracing of een hybride systeem zoals onze WindMaster, dat uitgebalanceerde prestaties levert. U kunt ons volledige assortiment windgeteste tafels verkennen op onze productpagina voor klaptafels .

Vraag 2: Kan ik de windweerstand van mijn bestaande klaptafel verbeteren door deze aan te passen, of moet ik een nieuwe tafel kopen die ontworpen is voor wind?

Enkele eenvoudige aanpassingen kunnen helpen. Het verlagen van de tafelhoogte (als uw tafel verstelbare poten heeft) is de meest effectieve upgrade: een hoogtevermindering van 20 cm vermindert het kantelmoment door de wind met ongeveer 30% . Dat kan ook voeg gewicht toe aan de benen door je rugzak of stenen aan een centrale riem te hangen, wat het stabilisatiemoment vergroot. Dit zijn echter pleisteroplossingen. De framegeometrie en versteviging van een tafel zijn een integraal onderdeel van de structuur; U kunt X-bracing niet achteraf monteren op een tafel die is ontworpen met omtrekriemen. Bij CragHaven Outdoor ontwerpen we onze tafels vanaf de basis met windbestendigheid als kernvereiste. Onze WindMaster-tafels zijn inclusief voorgeboorde ankerpunten voor grondpennen (voor zachte ondergrond) en zandzaklussen voor gebruik op het strand, waardoor u extra mogelijkheden heeft voor extreme omstandigheden.

Vraag 3: Op welke windsnelheid moet ik letten bij een opvouwbare buitentafel, en hoe definieert CragHaven Outdoor "windbestendig"?

Wij raden aan dat elke serieuze buitentafel onderhouden wordt zijdelingse doorbuiging < 15 mm and torsiedraai < 3° at 60 km/u (met windstoten). Dit komt overeen met een Beaufortkracht 7 (bijna stormachtige) toestand: een zeer sterke bries die de meeste kampeeractiviteiten zou beïnvloeden. Onze CragHaven Outdoor tafels zijn getest Windvlaagoverleving van 80 km/u zonder blijvende vervorming, al raden wij het gebruik ervan af voor koken boven de 70 km/u. Wij publiceren een windprestatielabel op elke tafel, met de nominale steady-state- en windvlagenlimieten. Dit maakt deel uit van ons streven naar transparantie: wij geloven dat uitstekende outdoorproducten niet zijn gebouwd op een stapel parameters, maar op een diep inzicht in het milieu en de uitdagingen die het met zich meebrengt. De tand des tijds (en de wind) is wat onze ontwerpen uiteindelijk valideert.
